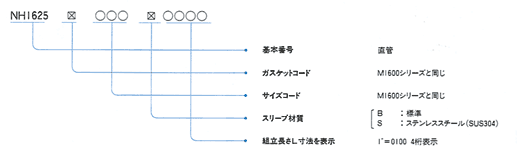

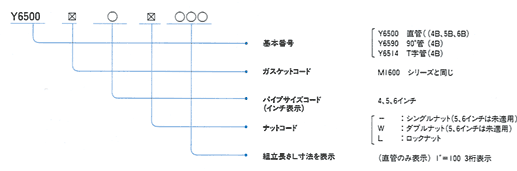

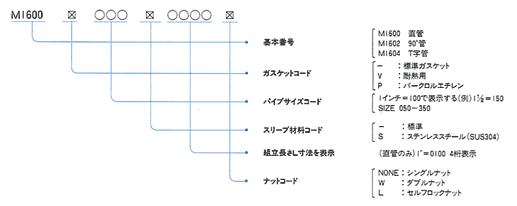

フレックスカップリング 寸法表 サイズ 適用管外型 （m/m） ストレート型 組立番号 A B L ネジサイズ ナットHEX 重量kg パ イ プ サ イ ズ J I S ガ ス 管 寸 法 3/8 17.3 M1600-038-0200 38 59 51 M6 10 0.17 1/2 21.7 M1600-050-0225 42 64 57 M6 10 0.20 3/4 27.2 M1600-075-0250 47 70 64 M6 10 0.24 1 34.0 M1600-100-0288 60 88 73 M8 13 0.48 1 1/4 42.7 M1600-125-0325 69 98 83 M8 13 0.56 1 1/2 48.6 M1600-150-0350 75 104 89 M8 13 0.64 2 60.5 M1600-200-0400 87 117 102 M8 13 0.75 2 1/2 76.3 M1600-250-0650 123 161 165 M10 17 2.67 3 89.1 M1600-300-0650 136 175 165 M10 17 2.96 3 1/2 101.6 M1600-350-0650 150 188 165 M10 17 3.26 4 114.3 Y6500-4-650 162 207 165 M10 17 3.57 5 139.8 Y6500-5Ｌ-650 210 270 165 1/2-13UNC 22.3 6.60 6 165.2 Y6500-6Ｌ-650 226 286 165 1/2-13UNC 22.3 6.90 チ ュ | ブ サ イ ズ 1 25.4 NH1625-100B0250 47 70 64 1/4-20UNC 12.6 0.24 1 1/4 31.8 NH1625-125B0288 60 88 73 5/16-18UNC 14.0 0.48 1 3/8 34.9 NH1625-138B0300 65 94 76 5/16-18UNC 14.0 0.52 1 1/2 38.1 NH1625-150B0300 65 94 76 5/16-18UNC 14.0 0.52 1 3/4 44.5 NH1625-175B0350 75 104 89 5/16-18UNC 14.0 0.61 2 50.8 NH1625-200B0350 78 107 89 5/16-18UNC 14.0 0.65 2 1/2 63.5 NH1625-250B0400 90 120 102 5/16-18UNC 14.0 0.80 3 76.2 NH1625-300B0650 123 161 165 3/8-16UNC 17.5 2.67 サイズ 適用管外型 （m/m） 90゜ベント型 組立番号 A RR 重量kg パ イ プ サ イ ズ J I S ガ ス 管 寸 法 3/8 17.3 1/2 21.7 M1602-050 100 55 0.36 3/4 27.2 M1602-075 110 65 0.43 1 34.0 M1602-100 130 80 0.82 1 1/4 42.7 M1602-125 150 95 0.97 1 1/2 48.6 M1602-150 170 110 1.05 2 60.5 M1602-200 200 130 1.43 2 1/2 76.3 M1602-250 240 165 3.20 3 89.1 M1602-300 280 200 5.16 3 1/2 101.6 4 114.3 Y6590-4 300 250 7.50 5 139.8 6 165.2 サイズ 適用管外型 （m/m） ティー型 組立番号 A/2 A 重量kg パ イ プ サ イ ズ J I S ガ ス 管 寸 法 3/8 17.3 1/2 21.7 M1604-050 64 128 0.37 3/4 27.2 M1604-075 73 146 0.45 1 34.0 M1604-100 89 178 0.96 1 1/4 42.7 M1604-125 105 209 1.08 1 1/2 48.6 M1604-150 114 229 1.29 2 60.5 M1604-200 131 261 1.55 2 1/2 76.3 M1604-250 176 353 4.90 3 89.1 M1604-300 202 403 7.66 3 1/2 101.6 4 114.3 Y6514-4 240 480 8.70 5 139.8 6 165.2 注1: パイプサイズの8/3と4インチ以上はバジル加工してありません。 注2: ステンレススリーブの8/3と2 2/1インチ以上はバジル加工してありません。 注3: ステンレスリーブは、ストレートだけでＴ字管、90゜管は製作しておりません。 1 構成部品番号（JIS SGP用） 組立番号 構成部品 ガスケット ボトル 六角ナット Ｍ1600　 038　 0200 M660519-038 M660610-1 AH9006又はＭ660728-1 Ｍ1600　 050　 0225 M660519-050 M660610-1 AH9006又はＭ660728-1 Ｍ1600　 075　 0250 M660519-075 M660610-1 AH9006又はＭ660728-1 Ｍ1600　 100　 0288 M660519-100 M660610-2 AH9006又はＭ660728-2 Ｍ1600　 125　 0325 M660519-125 M660610-2 AH9006又はＭ660728-2 Ｍ1600　 150　 0350 M660519-150 M660610-2 AH9006又はＭ660728-2 Ｍ1600　 200　 0400 M660519-200 M660610-2 AH9006又はＭ660728-2 Ｍ1600　 250　 0650 NK1000064　 300 M660610-3 AH9006又はＭ660728-3 Ｍ1600　 300　 0650 M660519-300 M660610-3 AH9006又はＭ660728-3 Ｍ1600　 350　 0650 M660519-350 M660610-3 AH9006又はＭ660728-3 Y6500　 4　 650 Y301885-400 M660610-3 AH9006又はＭ660728-3 Y6500　 5L　 650 M660516-500 MMM56519A8-16 56535A8C-C Y6500　 6L　 650 M660516-600 MMM56519A8-16 56535A8C-C 注1: Ｍ660728及び56535A8C-Cはセルフロックナットです。 （チューブ管） 組立番号 構成部品 ガスケット ボトル 六角ナット NH1625　 100　 0250 NH1000064　 100 M660612-1 M660718-1 NH1625　 125　 0288 NH1000064　 125 M660612-2 M660718-2 NH1625　 138　 0300 NH1000064　 138 M660612-2 M660718-2 NH1625　 150　 0300 NH1000064　 150 M660612-2 M660718-2 NH1625　 175　 0350 NH1000064　 175 M660612-2 M660718-2 NH1625　 200　 0350 NH1000064　 200 M660612-2 M660718-2 NH1625　 250　 0400 NH1000064　 250 M660612-2 M660718-2 NH1625　 300　 0650 NH1000064　 300 M660612-3 M660718-3 上記表のうちガスケットのみは単体でも販売致します。 チューブサイズの六角ナットはセルフロックナットです。 2 基本材質（標準部品） カップリング リテーナ スリーブ ボルト ナット M1600ｼﾘｰｽﾞ NH1625ｼﾘｰｽﾞ Y6500ｼﾘｰｽﾞ の4インチ 冷間または熱間圧廷鋼板 冷間圧廷鋼板 機械構造用炭素鋼鋼板 クロムモリブデン鋼 炭素鋼 Ｙ6500ｼﾘｰｽﾞ の5,6インチ 炭素鋼鋼板 炭素鋼鋼板 炭素鋼鋼板 3 ガスケットの種類と温度範囲 種　類 ガスケット材質 コード 温　度 標準品 NBR系特殊合成ゴム - -30℃　〜　+120℃ 耐熱用 フッ素ゴム V -30℃　〜　+150℃ パークロルエチレン用 NBR系特殊合成ゴム Ｐ -20℃　〜　+70℃ フレオン用Ｒ11、Ｒ12 NBR系特殊合成ゴム Ｒ -30℃　〜　+100℃ 標準品以外は常備在庫がございません。 4 組立番号コード 4−1　パイプサイズ 4−2　パイプサイズ 4−3　チューブサイズ
